一、升膜蒸發器概述

升膜蒸發器的構成是液體根據虹吸泵的原理進入加熱管加熱，流入到分離器后液體與蒸汽分離開來，通過循環管流回到蒸發器，形成閉路循環，因此，這種蒸發器又稱外循環蒸發器。加熱管由換熱管組成，原料液經預熱達到沸點或接近沸點后，由加熱室底部引入，為高速上升的二次蒸汽帶動，沿?fù)Q熱管內壁邊流動邊蒸發，在加熱室頂部可達到所需的濃度，完成液由分離室底部排出，產生的二次蒸汽經設在上部分離板組除去汽泡、水珠、雜物后成為下一效的熱源。升膜蒸發器適宜處理蒸發量較大，熱敏性，粘度不大及易起泡的溶液，但不適于高粘度、有晶體析出和易結垢的溶液。升膜蒸發器適用于蒸發量大、熱敏、發粘、發泡物質的蒸發，由于單程操作的停留時間短，可用作高濃縮器。

二、升膜蒸發器主要特點

1、液體高度湍流-為了擺脫重力影響而向上運動，因此升膜蒸發器也適用于高粘度產品和加熱表面易結垢的產品。

2、穩定高效操作-基于在寬泛條件下的產品循環。

3、物料經過預熱器由蒸發器底部均勻進入加熱管，被管外蒸汽加熱，在罐內受熱沸騰并迅速汽化，在加熱管中部形成蒸汽柱，蒸汽密度急劇變小，蒸汽在管內高速上升，物料液則被上升的蒸汽帶動，沿著管壁成膜狀迅速上升，并繼續蒸發，氣液兩相在氣液分離器中分離，物料得到濃縮。如果經過一次蒸發后物料濃度不夠，亦可將物料出口與加熱器進口并聯接，并進行部分回流，直至物料成品濃度合格，操作上可采用常壓或真空操作。

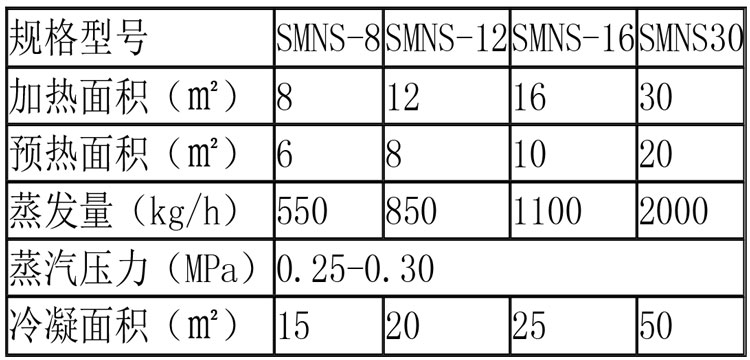

三、升膜蒸發器技術參數表
